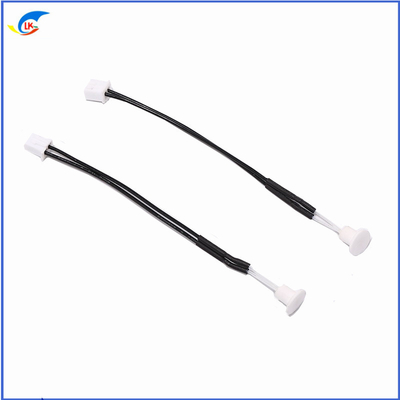

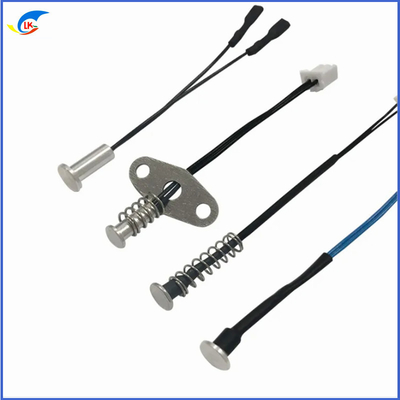

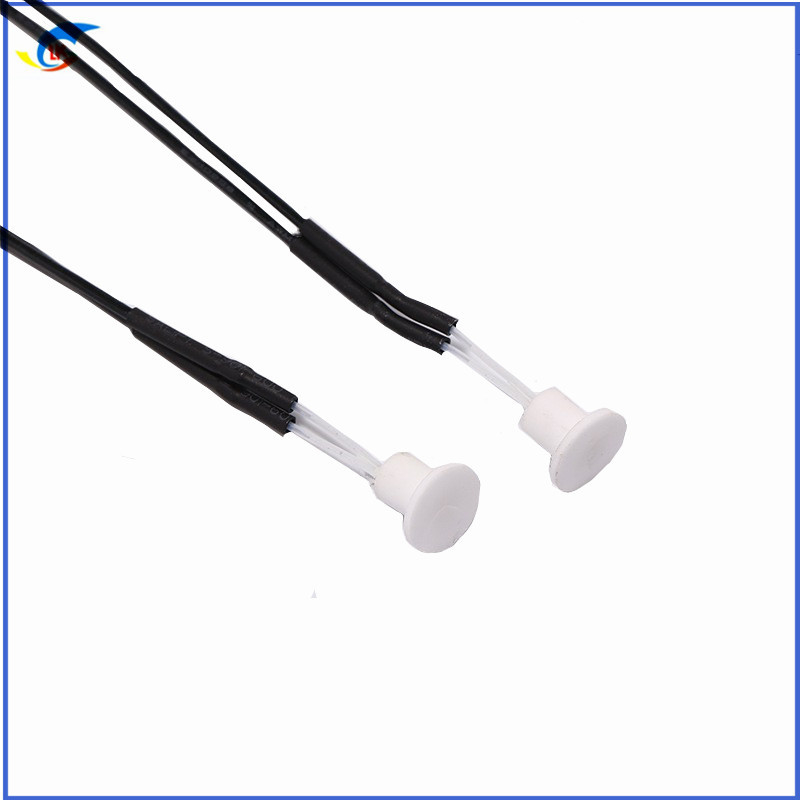

Sensore di temperatura domestico ad alta sensibilità Risposta rapida per cucine a induzione

Sensore di temperatura domestico ad alta sensibilità e risposta rapida per fontane


Il sensore di temperatura NTC (temsensor) è il sensore più comune nella produzione industriale.Il sensore di temperatura NTC ha i vantaggi di una struttura semplice, ampia gamma di misura, buona stabilità e alta precisione.termopari e prodotti integratiIl suo sviluppo ha generalmente attraversato la fase da tipo diviso, integrazione analogica a tipo intelligente.

Il sensore di temperatura NTC non solo emette un segnale di temperatura, ma integra anche la misurazione dell'umidità,e l'uscita del segnale è anche cambiata dal segnale singolo originale a una varietà di forme di uscita, che può effettuare comunicazioni a lunga distanza, i dati possono essere registrati in base alle esigenze, allarme limite superiore e controllo automatico, ecc.

NTC Temperature Sensors offers wide range of standard and customized temperature sensors designed according to individual customer's requirements covering applications in temperature range between -80°C and +600°CIl nostro prodotto contiene sensori di temperatura costruiti utilizzando termostori NTC/PTC, RTD, DS18B20 e altri elementi di rilevamento montati in una vasta gamma di alloggiamenti in metallo/plastica.

Caratteristiche del prodotto del sensore di temperatura NTC


◆ Utilizzando una nuova tecnologia, le prestazioni del prodotto sono stabili e può funzionare in modo stabile per un lungo periodo di tempo (tasso di deriva annuale del valore della resistenza ≤ 3‰)

◆ Il valore di resistenza e il valore di B hanno un'elevata precisione, una buona consistenza e sono intercambiabili (il valore di resistenza e il valore di B possono raggiungere rispettivamente l'accuratezza del ±1%).

◆ Alta sensibilità e rapida risposta

◆ Utilizzando la tecnologia di sigillamento a doppio strato, ha una buona tenuta isolante e capacità anti-colisione meccanica e anti-dobbiamento

◆ può essere confezionato secondo le condizioni di installazione utilizzate, che è conveniente per gli utenti di installare; può essere realizzato in prodotti ad alta dispersione,e la corrente di prova può essere molto superiore a quella dei sensori con strutture tradizionali, che semplifica il circuito di applicazione

Certificati per la materia prima	Tutte le parti e la lavorazione sono conformi a ROHS, CCC
Certificati per il materiale per imbracature di filo	Sono disponibili UL/CSA,CE, VDE,SAA,CB,ISO9001 ecc.; PA66 per connettori; rame o acciaio inossidabile per terminali
Distanze	Come richiesto dal cliente
Tipo di connettore	Tyco, Delphi, Bosch, Deutsch, Yazaki, Sumitomo, sostituti FCI
Servizio	Sono disponibili diverse serie di imbracature CAD personalizzate





Intervallo di applicazione del sensore di temperatura NTC



◆Condizionatori d'aria e apparecchiature ad essi connesse

◆Apparecchi domestici di varie dimensioni: condizionatori d'aria, frigoriferi, stufe a batteria, forni da pane, forni da forno, forni elettrici, forni a microonde, ventilatori elettrici, macchine per il latte di soia,apparecchi elettrici per riscaldare l'acqua, stufe elettriche per il riso, armadi di disinfezione, distributori d'acqua, riscaldatori, ferri elettrici, armadi di disinfezione, fontane per bere, apparecchi di illuminazione, ecc.

◆Circuiti di misurazione e controllo della temperatura per apparecchiature agricole, mediche, di protezione dell'ambiente, meteorologiche, alimentari e di altro tipo

◆Circuiti di strumento, circuiti automobilistici, moduli di circuito integrato, circuiti di amplificatore di transistor, circuiti di compensazione della temperatura come oscillatori a cristallo di quarzo e termocoppie

Parametri di prestazione elettrica dei prodotti convenzionali


Parte n.	R25°C (KΩ)	B(K) 25/50°C	Potenza nominale @25°C ((mW)	Fattore di dissipazione (mW/°C)	Tempo termico Costante (S)
TS502□3274A	5.0	3274	10-20	2-4	5-20
TS502□3435B	5.0	3435	10-20	2-4	5-20
TS502□3470A	5.0	3470	10-20	2-4	5-20
TS502□3950A	5.0	3950	10-20	2-4	5-20
TS103□3274A	10.0	3274	10-20	2-4	5-20
TS103□3435B	10.0	3435	10-20	2-4	5-20
TS103□3470A	10.0	3470	10-20	2-4	5-20
TS103□3950A	10.0	3950	10-20	2-4	5-20
TS103□4100A	10.0	4100	10-20	2-4	5-20
TS153□3950A	15.0	3950	10-20	2-4	5-20
TS153□4100A	15.0	4100	10-20	2-4	5-20
TS203□3950A	20.0	3950	10-20	2-4	5-20
TS203□4100A	20.0	4100	10-20	2-4	5-20
TS223□4200A	22.0	4200	10-20	2-4	5-20
TS403□3928A	40.0	3928	10-20	2-4	5-20
TS503□3950A	50.0	3950	10-20	2-4	5-20
TS503□4100A	50.0	4100	10-20	2-4	5-20
TS104□3950A	100.0	3950	10-20	2-4	5-20
TS104□4100A	100.0	4100	10-20	2-4	5-20
TS104□4400A	100.0	4400	10-20	2-4	5-20



Prova di affidabilità



Articolo di prova	Standard di prova	Metodo di prova	Requisiti di prestazione
Resistenza di potenza zero	IEC 60539-1	Immergere i campioni nel bagno a temperatura costante a 25°C±0,005°C, provare la resistenza costante	Resistenza tol ± 1%
Valore B	IEC60539-1	Immergere i campioni nel bagno a temperatura costante a 25°C, 50°C ((o 85°C), testare la resistenza costante e calcolare il valore B	Resistenza tol ± 1%
Caduta libera	IEC60068-2-32	Altezza di caduta: 1,5 ± 0,1 m, Superficie: cemento, 1 volta	Nessun danno evidente, R25 △R/R≤±1%
Isolamento	IEC60539-1	Pressione di 500 V sulla crosta di isolamento	> 500 MOhm
Resistere alla tensione	IEC60539-1	Tensione di resistenza: 1500V/AC,corrente di perdita: 2mA Durata: 60 secondi	Nessun danno evidente
Tensione	IEC60068-2-21	Velocità di trazione uniforme alla fine, F>4,0KG (su richiesta del cliente)	Nessun danno evidente, R25 △R/R≤±1%
Vibrazione	Q/HBm 108-94	Frequenza di prova: 10~500Hz, oscillazione: accelerazione di 1,2 mm: 30m/s2 Direzione X,Y,Z Tempo:8 ore/direzione	Nessun danno evidente, R25 △R/R≤±1%
Umidità e calore costanti	IEC 60068-2-78	Temperatura: 40±2°C Umidità: 92-95% RH Tempo: 1000±24 ore	Nessun danno evidente, R25 △R/R≤±1%
Costante di tempo termico	CE 60539-1	Immersione in acqua a 25°C, dopo equilibrio termico, immersione a 85°C, resistenza raggiunge il 63,2%, tempo totale calcolato	< 10 secondi
Immagazzinamento ad alta temperatura	IEC60068-2-2	Temperatura:125°C±5°C Tempo: 1000±24 ore	Nessun danno evidente, R25 △R/R≤±1%
Shock termico e freddo	IEC60068-2-14	-40°C~+125°C T1:30min Tempo di ciclo:1000	Nessun danno evidente, R25 △R/R≤±1%
Esperimento di bussare	IEC 60068-2-77	Accelerazione:250 m/s2 Durata dell'impulso: 6 ms Tempo di colpo: 1000 Tempo di recupero: 2 ore	Nessun danno evidente, R25 △R/R≤±1%
Immagazzinamento a bassa temperatura	IEC60068-2-1	Temperatura: 40±2°C Tempo: 1000±24 ore	Nessun danno evidente, R25 △R/R≤±1%
Spruzzo di sale	IEC60068-2-11	Temperatura: 35±2°C Orario di raccolta: 1,0 ml~2,0 ml Tempo: determinato in base alla domanda effettiva	Nessun danno evidente, R25 △R/R≤±1%

Principio di funzionamento del sensore di temperatura

Utilizzando il termistore NTC sotto una certa potenza di misura, il valore della resistenza scende rapidamente con l'aumento della temperatura.il termistore NTC può essere utilizzato per determinare la temperatura corrispondente misurandone il valore di resistenza, in modo da raggiungere lo scopo di rilevare e controllare la temperatura.

Come si ordina?

1. Intervallo di temperatura di esercizio: ?

2Applicazione: ?

3- Materiale e dimensioni dell'alloggio: ?

4Specifica dell'elemento di rilevamento: ?

(Ad esempio: se l'elemento di rilevamento è un termistor NTC, la resistenza a 25 gradi è 10KOHM, la tolleranza alla resistenza è ± 1%; il valore beta è 3950, la tolleranza beta è ± 1%)

5.Diametro e lunghezza del cavo

6. Come gestire la coda del cavo? Attaccare il connettore o stripped & tined? Se attaccare il connettore, pls ci dica il numero di parte del connettore e noi consiglieremo uno adatto.

7Per esempio: Tolleranza per il punto di temperatura variabile, ecc.

8. Quantità stimata richiesta
