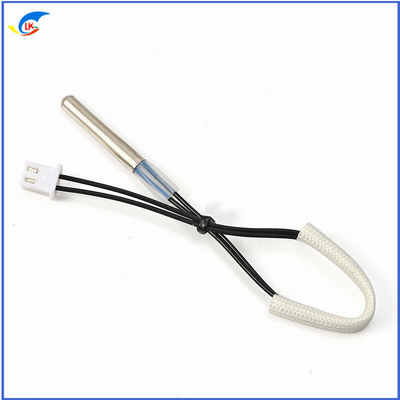

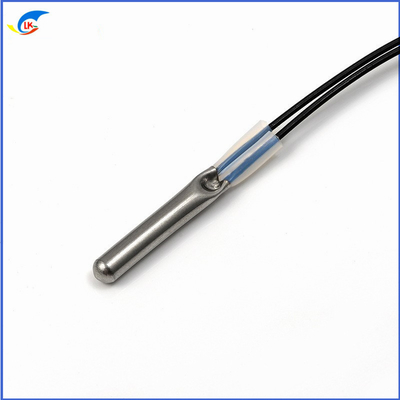

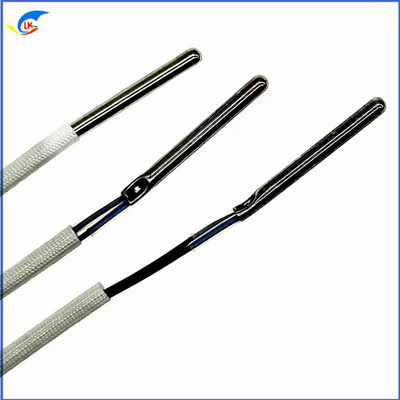

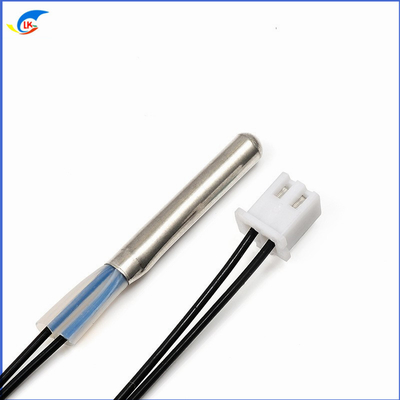

Sensori di temperatura termistor NTC tubolari stampati 10K 100K Per piccoli apparecchi

10K 100K 1% Temperature Resistant 300C, NTC Thermistor Sensor per piccoli elettrodomestici, Temperatura tubolare stampata

Informazioni sul prodotto
Tipo di prodotto: Sensore di temperatura NTC per stampaggio ad alta temperatura
Caratteristiche del prodotto: resistenza alle alte temperature, installazione comoda, forte stabilità
Uso del modello: misurazione della temperatura/controllo della temperatura/protezione dal surriscaldamento
Intervallo di temperatura di funzionamento: 0~+300°C
Costante di tempo termico: circa 8S
Livello di impermeabilità: non impermeabile
Qualificazione del prodotto: soddisfa la certificazione
Applicazione del prodotto
Apparecchi domestici di piccole dimensioni, caldaie elettriche, macchine da barbecue, macchine per frutta secca, ecc.
Istruzioni per la personalizzazione del prodotto
(1) Valore di resistenza del prodotto (valore nominale di resistenza a 25°C o altro)
(2) Precisione del prodotto (1%~5%)
(3) Coefficiente di valore B del prodotto
(4) Modello e lunghezza del filo (colore, lunghezza, requisiti di resistenza alla temperatura)
(5) Specificativi della coda del filo (tin immerso, presa in presa, specifiche speciali)
(6) Specifiche e materiali della sonda (rame nichellatto, rame rosso, acciaio inossidabile, guscio di plastica ABS)
(7)Intervallo di temperatura d'uso

Certificati per la materia prima	Tutte le parti e la lavorazione sono conformi a ROHS, CCC
Certificati per il materiale per imbracature di filo	Sono disponibili UL/CSA,CE, VDE,SAA,CB,ISO9001 ecc.; PA66 per connettori; rame o acciaio inossidabile per terminali
Distanze	Come richiesto dal cliente
Tipo di connettore	Tyco, Delphi, Bosch, Deutsch, Yazaki, Sumitomo, sostituti FCI
Servizio	Sono disponibili diverse serie di imbracature CAD personalizzate



Caratteristiche del sensore di temperatura del termistore NTC:



1. Alta precisione e alta stabilità

2Risposta rapida.

3- Ottima resistenza agli urti termici.

4Ottima resistenza all'umidità

5La produzione di lotti ad alta tecnologia garantisce un'alta qualità e una elevata stabilità dei prodotti.

Parametri di prestazione elettrica dei prodotti convenzionali


Parte n.	R25°C (KΩ)	B(K) 25/50°C	Potenza nominale @25°C ((mW)	Fattore di dissipazione (mW/°C)	Tempo termico Costante (S)
TS502□3274A	5.0	3274	10-20	2-4	5-20
TS502□3435B	5.0	3435	10-20	2-4	5-20
TS502□3470A	5.0	3470	10-20	2-4	5-20
TS502□3950A	5.0	3950	10-20	2-4	5-20
TS103□3274A	10.0	3274	10-20	2-4	5-20
TS103□3435B	10.0	3435	10-20	2-4	5-20
TS103□3470A	10.0	3470	10-20	2-4	5-20
TS103□3950A	10.0	3950	10-20	2-4	5-20
TS103□4100A	10.0	4100	10-20	2-4	5-20
TS153□3950A	15.0	3950	10-20	2-4	5-20
TS153□4100A	15.0	4100	10-20	2-4	5-20
TS203□3950A	20.0	3950	10-20	2-4	5-20
TS203□4100A	20.0	4100	10-20	2-4	5-20
TS223□4200A	22.0	4200	10-20	2-4	5-20
TS403□3928A	40.0	3928	10-20	2-4	5-20
TS503□3950A	50.0	3950	10-20	2-4	5-20
TS503□4100A	50.0	4100	10-20	2-4	5-20
TS104□3950A	100.0	3950	10-20	2-4	5-20
TS104□4100A	100.0	4100	10-20	2-4	5-20
TS104□4400A	100.0	4400	10-20	2-4	5-20



Prova di affidabilità



Articolo di prova	Standard di prova	Metodo di prova	Requisiti di prestazione
Resistenza di potenza zero	IEC 60539-1	Immergere i campioni nel bagno a temperatura costante a 25°C±0,005°C, provare la resistenza costante	Resistenza tol ± 1%
Valore B	IEC60539-1	Immergere i campioni nel bagno a temperatura costante a 25°C, 50°C ((o 85°C), testare la resistenza costante e calcolare il valore B	Resistenza tol ± 1%
Caduta libera	IEC60068-2-32	Altezza di caduta: 1,5 ± 0,1 m, Superficie: cemento, 1 volta	Nessun danno evidente, R25 △R/R≤±1%
Isolamento	IEC60539-1	Pressione di 500 V sulla crosta di isolamento	> 500 MOhm
Resistere alla tensione	IEC60539-1	Tensione di resistenza: 1500V/AC,corrente di perdita: 2mA Durata: 60 secondi	Nessun danno evidente
Tensione	IEC60068-2-21	Velocità di trazione uniforme alla fine, F>4,0KG (su richiesta del cliente)	Nessun danno evidente, R25 △R/R≤±1%
Vibrazione	Q/HBm 108-94	Frequenza di prova: 10~500Hz, oscillazione: accelerazione di 1,2 mm: 30m/s2 Direzione X,Y,Z Tempo:8 ore/direzione	Nessun danno evidente, R25 △R/R≤±1%
Umidità e calore costanti	IEC 60068-2-78	Temperatura: 40±2°C Umidità: 92-95% RH Tempo: 1000±24 ore	Nessun danno evidente, R25 △R/R≤±1%
Costante di tempo termico	CE 60539-1	Immersione in acqua a 25°C, dopo equilibrio termico, immersione a 85°C, resistenza raggiunge il 63,2%, tempo totale calcolato	< 10 secondi
Immagazzinamento ad alta temperatura	IEC60068-2-2	Temperatura:125°C±5°C Tempo: 1000±24 ore	Nessun danno evidente, R25 △R/R≤±1%
Shock termico e freddo	IEC60068-2-14	-40°C~+125°C T1:30min Tempo di ciclo:1000	Nessun danno evidente, R25 △R/R≤±1%
Esperimento di bussare	IEC 60068-2-77	Accelerazione:250 m/s2 Durata dell'impulso: 6 ms Tempo di colpo: 1000 Tempo di recupero: 2 ore	Nessun danno evidente, R25 △R/R≤±1%
Immagazzinamento a bassa temperatura	IEC60068-2-1	Temperatura: 40±2°C Tempo: 1000±24 ore	Nessun danno evidente, R25 △R/R≤±1%
Spruzzo di sale	IEC60068-2-11	Temperatura: 35±2°C Orario di raccolta: 1,0 ml~2,0 ml Tempo: determinato in base alla domanda effettiva	Nessun danno evidente, R25 △R/R≤±1%

Principio di funzionamento del sensore di temperatura

Utilizzando il termistore NTC sotto una certa potenza di misura, il valore della resistenza scende rapidamente con l'aumento della temperatura.il termistore NTC può essere utilizzato per determinare la temperatura corrispondente misurandone il valore di resistenza, in modo da raggiungere lo scopo di rilevare e controllare la temperatura.
